Adaptateur bout d'arbre

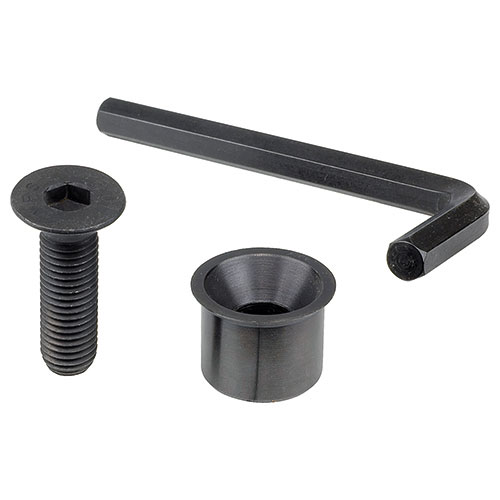

Adaptateur bout d'arbre

LE RAVAGEUR
(Code: 250035)
En Stock
34,30 €
230g
-+
Ajouter au Panier
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Adaptateur bout d'arbre


Le disque multifonctions « LE RAVAGEUR » de part sa conception originale, permet toutes les fonctions de bases en menuiserie et ébénisterie telles que, rainurage, feuillurage, tenonnage, profilage, contre-profilage et usinage des plates-bandes. Le disquepeut recevoir plusieurs modèles de fers facilement adaptables. L'angle d'attaque est tangentiel (proche de la tangente) offrant une coupe de très bonne qualité, supérieure à celle obtenue avec un porte-outil à fers interchangeables. La qualité des fers réalisés en HSS qualité supérieure garantie une excellente tenue d'affûtage. Le disque multifonctions « LE RAVAGEUR » offre de nombreux avantages : - Le choix des différents diamètres de disque permet de réaliser des usinages sur des profondeurs importantes (Fig. 4 & 6). En contre-profilage par exemple, il est possible avec un disque de 150 mm, de réaliser avec le contre-profil un tenon d'une longueur de 52,5 mm minimum (Fig. 6). Cette possibilité est importante, car dans le cas d'un assemblage tenon-mortaise, la longueur du tenon doit être d'environ 50 mm. Les porte-outils à fers interchangeables, précédemment présentés, ne peuvent réaliser qu'un tenon de la longueur du profil (Fig. 5) offrant ainsi une résistance beaucoup moins grande. Pour un assemblage de porte d'entrée, le tenon est d'environ 80 mm de longueur (voir plus), il vous faudra donc choisir un plateau de 200 mm minimum pour obtenir un tenon de 77 mm de longueur. - Un autre avantage est la possibilité de monter plusieurs disques sur le même arbre(Fig. 3 & 5). Équipés de fers différents, vous pourrez réaliser plusieurs opérations simultanées, un disque à profiler avec un disque à rainurer (Fig. 5) pour un assemblage montant traverse, deux disques à rainurer pour un tenonnage double, deux disques à profiler ou contre-profiler pour une traverse à double parement etc. Votre travail sera plus rapide pour une meilleure précision d'usinage. - Pour un travail plus fonctionnel (voir encadré Conseil), il est également possible d'associer un disque multifonctions « LE RAVAGEUR » avec différents types de porteoutils. Une fraise à rainurer carbure brasé ou à plaquettes jetables, ou bien encore un disque multifonctions avec un porte-outil à tenonner. - Le modèle 250 027 est spécialement conçu pour un montage en bout d'arbre idéal pour réaliser des tenons de grande longueur dépassant l'axe. Adaptateur bout d'arbre Réalisé en acier et destiné à un arbre de toupie alésage Ø 30 mm. L'adaptateur permet de monter le disque multifonctions référence 250 027 en bout d'arbre. Ce montage est très utile pour les usinages longs, tenonnage et plates-bandes.

Nos conseils
  1. Avec une épaisseur de 7,5 mm, les fers adaptables sur le disque multifonctions « LE RAVAGEUR » ne peuvent être inférieurs à 8 mm d'épaisseur. Ceci n?est pas un gros problème car si vous souhaitez par exemple réaliser un profil rainure pour un panneau plate-bande de 5 mm, il vous suffira d'associer un disque à profiler et contre-profiler « LE RAVAGEUR » avec une fraise à rainer standard de 5 mm. Selon le diamètre du disque et le type de fer choisis, vous pouvez obtenir un diamètre de coupe extérieure (Ø E) de 150 mm correspondant au diamètre standard des porteoutils à plaquettes que nous vous proposons dans les pages suivantes, pouvant ainsi associer plusieurs outils sur le même arbre et ne faire qu'une seule opération. Le diamètre de coupe extérieure (Ø E) est fonction du diamètre du disque et du type de fer choisis.
Remarques : Mis à part la qualité légendaire des disques multifonctions « LE RAVAGEUR », nous avons décidé de vous les proposer car ils apportent de réels avantages et sont aujourd'hui un très bon choix d'équipement. En effet, on peut se rendre compte qu'un outillage de toupie uniquement basé sur un porte-outil à fers interchangeables est rapidement limité. La solution idéale (choisie par les professionnels) est de s'équiper de porte-outils à plaquettes en carbure jetables,outillages très performants et sans soucis de réaffûtage. Pour un amateur, le bon choix est un équipement mixte. Le porte-outils à fers interchangeables pour débuter (il restera toujours utile), un ou plusieurs disques multifonctions offrant des possibilités complémentaires très utiles et un ou plusieurs porteoutils à plaquettes pour accéder aux méthodes et aux qualités de travail des professionnels. Choisir n?est pas facile car chacun à juste titre cherche à rentabiliser au mieux son investissement. Le principal est de chercher la complémentarité. Un outillage de départ pourra très bien cohabiter avec un matériel plus récent apportant des possibilités nouvelles.

Les caractéristiques
  • En acier usiné
  • Alésage Ø 30 mm
  • Ø de coupe extérieur au choix selon le diamètre du disque choisi
  • Les deux fers sont positionnés dans un logement rainuré, maintenus solidement par une bride et une vis de fixation.
  • Une butée assure à chaque montage des fers une concentricité parfaite et un diamètre constant quel que soit le nombre de ré-affûtages.
