Butée escamotable

VÉRITAS
(Code: 390080)
En Stock
Conditionnement : Lot de 2 butées
36,10 €
200g
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Butée escamotable

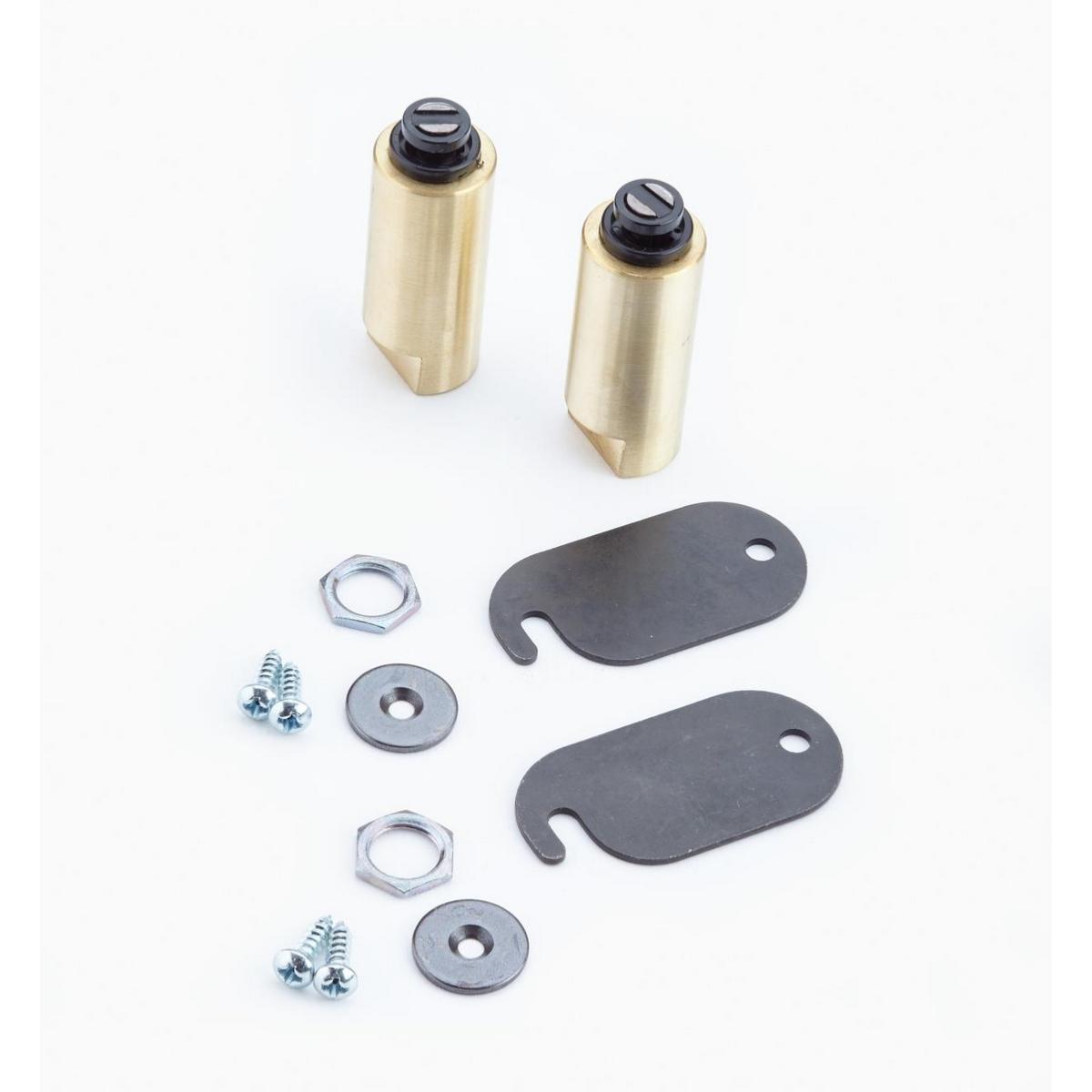

Voici un accessoire intelligent que nous avons plaisir à vous présenter. Il est simple et efficace, un pur produit signé Véritas.
Cette butée est idéale pour immobiliser temporairement une pièce sur le dessus d'un établi. Une pression pour la faire sortir, une seconde pression pour l'escamoter et le tour est joué. Vous apprécierez sans aucun doute la simplicité et la rapidité de son utilisation.

Comment fonctionne-t-elle ?
  1. Le dispositif télescopique se verrouille et se déverrouille automatiquement et alternativement à chaque pression verticale sur la butée.
  2. L'extrémité est maintenue par aimantation sur une plaque métallique fixée sous le plateau de l'établi.


L'axe télescopique se verrouille automatiquement à chaque poussée sur la butée,
une fois en position sortie, la fois suivante en position rentrée et ainsi de suite.


Comment l'installer ?
  1. Le diamètre extérieur de la butée est de 18,8 mm. Percez votre établi avec une mèche de 19 mm vous obtiendrez le jeu idéal pour un bon fonctionnement.
  2. Les butées sont généralement utilisées par groupe de deux, dans le sens de la longueur ou de la largeur de l'établi.
  3. Plateau de 50 à 70 mm d'épaisseur.
    Percez le plateau de part en part, fixez la plaque métallique sous le plateau pour boucher le perçage. Avant de placer la butée, intercalez l'écrou fourni pour régler et bloquer la longueur de la butée afin qu'elle s'adapte parfaitement à l'épaisseur du plateau de votre établi, Fig. 1.
  4. Plateau supérieur à 70 mm d'épaisseur.
    Percez le plateau de part en part, fixez la plaque métallique sous le plateau pour boucher le perçage. Coupez un tourillon en bois de 19 mm de diamètre et d'une longueur égale à : l'épaisseur du plateau moins 50 mm. Utilisez la rondelle métallique fraisée et fixez-la au centre du tourillon, Fig. 2. Introduisez l'ensemble au fond du perçage, rondelle fraisée vers le haut.



 Plateau de 50 à 70 mm
Fig. 1 L'axe fileté permet de régler la longueur de l'axe télescopique pour s'adapter à l'épaisseur du plateau.



 Plateau de plus de 70 mm
Fig. 2 Pour les plateaux de plus de 70 mm d'épaisseur, placer un tourillon en bois au fond du perçage pour ajuster la position de la butée en fonction de l'épaisseur du plateau.

Remarques : les butées ne sont jamais fixées définitivement mais simplement aimantées. Si vous tirez verticalement sur la butée lorsque celle-ci est relevée, vous pourrez décoller l'aimant et la libérer pour l'utiliser dans un autre emplacement.


Les caractéristiques
  • Butée en laiton pour ne pas marquer la pièce.
  • L'encoche, de 8 mm de hauteur, est fraisée avec une pente de 2° pour éviter que la pièce échappe de la butée.

Toutes les références : 390080 - 390081 - 390082 - 390083 - 390084


Code Conditionnement  Prix
390080  Lot de 2 butées  36,10 € Détails Ajouter
390081  Lot de 4 butées  68,60 € Détails Ajouter
390082  Lot de 6 butées  97,50 € Détails Ajouter
390083  Lot de 4 plaques verrou  5,50 € Détails Ajouter
390084  Lot de 2 butées & 4 plaques  36,60 € Détails Ajouter
