Dispositif de carottage

ONEWAY
(Code: 940617)
En Stock
Modèle : Embase Hauteur d'axe 250 mm
187,00 €
12000g
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Dispositif de carottage





Pour les tours ayant une faible hauteur de pointe de 125 ou 150 mm, Oneway propose deux modèles de mini-dispositif de carottage (références 940610 et 940611).

Avantages du carottage
  1. Il permet un gain de temps important pour le creusage. En effet c'est une opération longue qui produit un volume de copeaux important. Sur certains bois, les outils de creusage peuvent perdre rapidement leur affûtage, rendant le travail d'autant plus difficile.
  2. Il simplifie le creusage. La profondeur d'un creusage est souvent en rapport avec son diamètre. L'outil se trouve rapidement en position de porte-à-faux entraînant des conditions de travail plus difficiles et plus contraignantes pour le tourneur. Avec le dispositif de carottage on obtient simultanément le diamètre et la profondeur de creusage.
  3. Une économie non négligeable de bois. La carotte extraite est réutilisable pour une autre pièce. Pour les bois précieux, deux ou trois carottages successifs peuvent être envisagés pour récupérer un maximum d'ébauches pour de futures pièces.

Comment choisir et installer le dispositif

  1. Il faut choisir l'embase qui correspond à la hauteur de pointe de votre tour. Oneway propose cinq modèles de : 125, 150, 200, 250 et 300 mm d'auteur d'axe. La semelle de l'embase est en acier, elle est solidement fixée sur le banc du tour.
  2. Pour les hauteurs d'axe de 200, 250 et 300 mm, vous avez le choix entre plusieurs diamètres de carottage, de 290 à 400 mm.

Comment fonctionne le dispositif

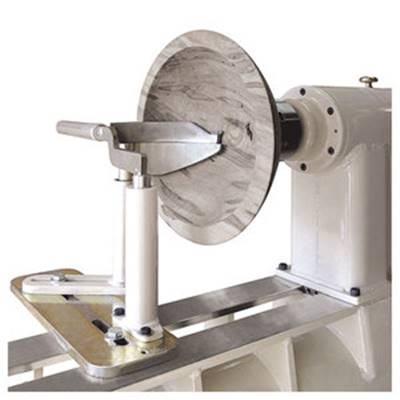

  1. L'embase comprend la semelle (A) pour la fixation sur le tour. Cette semelle supporte une colonne de guidage pour l'outil (B) et une colonne de maintien du support d'outil (C).
  2. Le support d'outil (D) a un rôle essentiel. Il maintient l'outil de carottage (E) sur toute sa longueur pour éviter son fléchissement sous l'effet des efforts de coupe. L'outil et son support ont une forme doublement cintrée : dans le sens de la longueur selon la génératrice de creusage (1) et dans la hauteur selon le diamètre du creusage (2). Cette conception, propre à Oneway, permet au support (D) et à l'outil (E) de pénétrer sans frottement dans la saignée de la pièce au fur et à mesure du carottage. Ce double profilage ne nécessite pas une large saignée.

Comment utiliser le dispositif

  1. Le support d'outil et l'outil forment un ensemble indissociable. Leur double cintrage s'associe parfaitement et correspond au diamètre de carottage choisi.
  2. L'opération se déroule en 6 étapes :
  3. Choisissez le diamètre de carottage, placez le support d'outil (D) dans la colonne (C) et l'outil de carottage (E) dans la colonne de guidage (B).
  4. La position de la colonne (C) est ajustée sur la semelle pour que le support d'outil coïncide parfaitement avec l'outil.
  5. Le diamètre du carottage détermine la position de départ. Repérez ce diamètre sur la pièce par un trait de crayon.
  6. À l'amorce du carottage, la semelle (A) est fixée sur le banc de sorte que l'extrémité de l'outil corresponde au trait de crayon.
  7. L'opération de carottage peut commencer. L'outil de coupe est engagé dans le bois à l'aide de la poignée (F).
  8. Le principe astucieux du dispositif Oneway est de supporter l'outil de coupe par son support dédié. Au fur et à mesure de l'avancement du carottage, on modifie la position de la semelle (A) pour approcher le support d'outil au plus près de l'extrémité de l'outil. De cette façon l'outil travaille avec un porte-à-faux minimum.

Notre conseil

La méthode d'utilisation décrite ci-dessus vous semble peut-être un peu compliquée et réservée aux seuls tourneurs professionnels ? Soyez rassuré. Dès le premier essai, en plaçant le dispositif sur votre tour, son principe de fonctionnement va s'imposer à vous comme une évidence. Vous découvrirez très vite des variantes de réglage qui viendront compléter les possibilités de ce système.

Composition de l'embase

  • La semelle de fixation (A)
  • La colonne (B)
  • La colonne (C)
  • La poignée (F)

Composition du kit

  • Le support d'outil (D)
  • L'outil (E)

Toutes les références : 940616 - 940617 - 940618 - 940626 - 940627 - 940628 - 940630 - 940631

Code Modèle  Prix
940616  Embase Hauteur d'axe 200 mm  187,00 € Détails
940617  Embase Hauteur d'axe 250 mm  187,00 € Détails Ajouter
940618  Embase Hauteur d'axe 300 mm  187,00 € Détails Ajouter
940626  Kit de carottage Ø 290 mm  163,00 € Détails Ajouter
940627  Kit de carottage Ø 330 mm  177,00 € Détails Ajouter
940628  Kit de carottage Ø 400 mm  190,00 € Détails Ajouter
940630  Lot de 3 Kits de carottage  477,00 € Détails Ajouter
940631  Lame de rechange  33,20 € Détails Ajouter
