Jeux de mors pour mandrin Patriot

Jeux de mors pour mandrin Patriot

SORBY
(Code: 921056)
En Stock
Type Mors : Mors N° 1 long
113,00 €
560g
-+
Ajouter au Panier
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Jeux de mors pour mandrin Patriot





Le mandrin Patriot peut être équipé avec différents jeux de mors en fonction de l'utilisation recherchée. Les mors sont fixés sur leur semelle par deux vis CHc. Leur montage et démontage sont faciles et rapides.

Mors N° 1 court - Ø 13 x 24 mm - Réf. 921055
C'est un jeu de mors conçu pour la fixation des petites pièces.

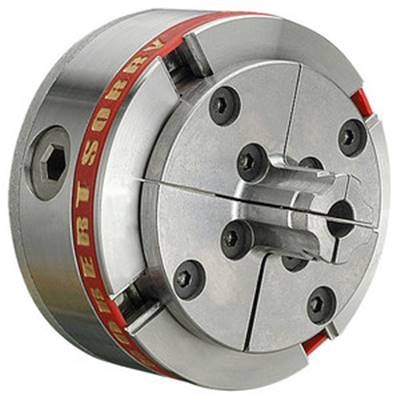

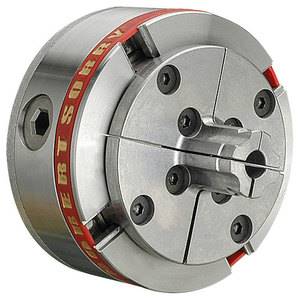

Mors N° 1 long - Ø 10 x 24 mm - Réf. 921056

Lepetit diamètre extérieur et la hauteur de serrage permettent unefixation depuis un perçage. Cette technique est appelée : fixation aucochonnet. Ils conviennent également au serrage de petits diamètres sansdéformation de la pièce.

Mors N° 1 standard - Ø 24 x 35 mm - Réf. 921057
Attention : chaque mors est maintenu par une seule vis. Au moment du montage,vérifiez qu'il porte correctement sur sa semelle. Le serrage encompression doit être modéré.

Mors N° 3 - Ø 60 x 70 mm - Réf. 921058
Le jeu de mors N° 3 est l'un des plus couramment utilisés.

Mors N° 4 - Ø 80 x 90 mm - Réf. 921059
Ce jeu de mors est souvent utilisé pour des pièces tournées en frontal ou en creusage : coupes, bols, vases...

Mors N° 5 - Ø 97 x 108 mm - Réf. 921060
Lejeu de mors N° 5 s'adresse aux pièces de gros diamètre et de faibleépaisseur. La surface portante assure une reprise concentrique et unserrage efficace.

Mors N° 6 - Ø 97 x 108 mm - Réf. 921061
Ilsoffrent les mêmes capacités que le jeu de mors N° 5 avec une profondeurde serrage plus importante. Leur utilisation est conseillée pour lecreusage profond, ou l'association de la surface portante et de laprofondeur des mors assure un maintien efficace et une bonne sécurité.

Mors gobelet - Ø 40 x 54 mm - Réf. 921062
C'estune particularité intéressante du mandrin Patriot. Le serrages'effectue sur une profondeur de 50 mm assurant, pour des pièceslongues, un maintien efficace et sans vibration. Ce type de morss'apparente au montage traditionnel dit « montage au gobelet ».

Mors zéro - Ø 6 mm - Réf. 921063
C'estaussi une spécificité du mandrin Patriot. Le jeu de mors Zéro permet unserrage intérieur proche de zéro associé à une forme sphériqueextérieure.

Mors pour carrelet - Ø 6 à 30 mm - Réf. 921064
Lemandrin Patriot est un des rares mandrins à proposer un jeu de morsspécifique au tournage des carrelets de stylos. Il est composé de 2 morsmontés en opposition et usinés d'une rainure à 90° permettant lecentrage automatique de la pièce.
Ce jeu de mors est très utile pourle perçage des carrelets recevant les tubes de mécanisme. La hauteur deserrage de 44 mm assure un centrage et un parallélisme parfait ducarrelet avec l'axe du tour.

Mors plateau en aluminium - Ø extérieur maxi de 280 mm - Réf. 921066
L'ensembledes quatre mors forme un plateau en aluminium d'une épaisseur de 10 mmet d'un diamètre extérieur de 280 mm, mors en position d'ouverturemaximale.
Chaque mors est percé de deux rangées de 10 trous taraudés Ø6 mm et espacés de 9 mm. L'ensemble des perçages est destiné à recevoirdes plots en caoutchouc, huit au total, qui permettent de maintenir lapièce soit par compression soit par expansion.
Ce type de plateauoffre de multiples possibilités et en particulier la reprise de pièce encours d'usinage ou en phase finale. Les plots en caoutchouc ne risquentpas de marquer la pièce même traitée en finition. C'est un moyen deserrage simple pour supprimer une prise de mors saillante comme la coupeci-contre.


Toutes les références : 921055 - 921056 - 921057 - 921058 - 921059 - 921060 - 921061 - 921062 - 921063 - 921064 - 921065 - 921066
Code Type Mors  Prix
921055  Mors N° 1 court  84,70 € Détails Ajouter
921056  Mors N° 1 long  113,00 € Détails Ajouter
921057  Mors N° 1 standard  92,90 € Détails Ajouter
921058  Mors N° 3  125,00 € Détails Ajouter
921059  Mors N° 4  130,00 € Détails Ajouter
921060  Mors N° 5  136,00 € Détails Ajouter
921061  Mors N° 6  135,00 € Détails Ajouter
921062  Mors gobelet  168,00 € Détails Ajouter
921063  Mors zéro  134,00 € Détails Ajouter
921064  Mors pour carrelet  71,90 € Détails Ajouter
921066  Mors plateau  148,00 € Détails Ajouter
