Règle butée

Véritas propose une solution simple pour caler une pièce de faible épaisseur sur le dessus d'un établi. Il faut reconnaître que les solutions proposées sont rares lorsque la pièce à immobiliser fait moins d'un centimètre d'épaisseur.
Cette règle n'est pas destinée à fixer la pièce mais à la caler et à l'empêcher de glisser. Une ponceuse à bande, un rabot, une défonceuse entraînent une pièce si celle-ci n'est pas calée.

Comment l'utiliser ?

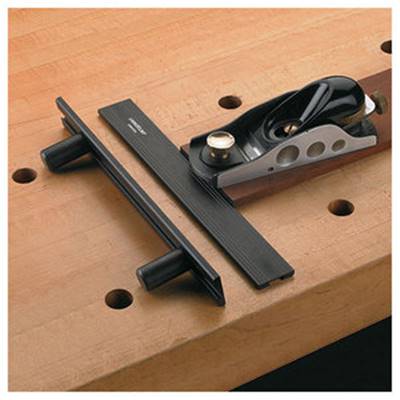

1. La règle est maintenue par deux axes en acier, de 19 mm de diamètre, qui coulissent dans une rainure située sous la règle. Ces axes ne sont pas fixés pour permettre d'en régler facilement l'entraxe et s'adapter rapidement à chaque position sur l'établi.
2. La règle peut s'utiliser seule mais le plus souvent en binôme de deux placées en équerre. Cette solution offre un double calage, dans le sens de la longueur et dans celui de la largeur.
3. Une fois en place, la règle peut toujours coulisser latéralement. Un joint torique en caoutchouc, placé entre la rainure et l'axe, frêne le déplacement pour éviter que la règle échappe facilement de ses butées.

Remarques : le diamètre des axes est le même que celui de la butée escamotable. Vous pourrez définir de multiples emplacements de perçage pour utiliser alternativement la règle butée ou la butée escamotable.
Les caractéristiques

• Deux longueurs de règle : 245 ou 445 mm.
• Épaisseur des règles : 5,5 mm. Une pièce de 6 mm se travaille sans risque.
• Règles en aluminium anodisé de 32 mm de largeur.

Le joint thorique, de couleur bleue sur l'image, freine le déplacement de l'axe de fixation pour qu'il conserve sa position pendant le déplacement de la règle. Le joint thorique permet néanmoins le réglage d'écartement des axes.

Toutes les références : 390088 - 390089 - 390090
