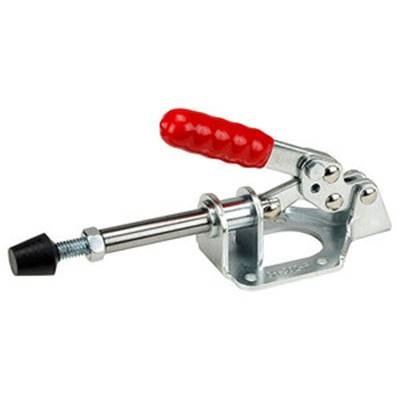

Sauterelle à  piston

Sauterelle à  piston

(Code: 860434)
En Stock
Conditionnement : L'unité
Serrage en Kg : Serrage de 180 kg
21,80 €
380g
-+
Ajouter au Panier
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Sauterelle à piston



L'utilisation des sauterelles permet la mise en place de solutions de bridage simples et peu coûteuses.
Il existe trois modèles de sauterelle :
  1. La sauterelle horizontale.
  2. La sauterelle verticale.
  3. La sauterelle à piston.
Chaque modèle de sauterelle se choisira selon trois critères principaux :

La force de serrage : une sauterelle est destinée à la fixation d'une pièce, la force de serrage est donc le premier critère à choisir pour garantir la sécurité. La force de serrage nécessaire n'est pas facile à déterminer avec précision, une marge de sécurité est donc à prévoir. La puissance de bridage dépendra du modèle choisi et du nombre de sauterelles installées.

L'orientation du serrage : il existe deux possibilités : l'axe de serrage perpendiculaire à la face de la pièce ou l'axe de serrage perpendiculaire au chant de la pièce. Ce choix dépendra du travail à réaliser et du type de machine employée. D'une façon générale, il faut libérer un maximum d'espace de travail et garantir la sécurité du serrage.

La position de la manette en situation de serrage : l'opération d'ouverture et de fermeture doit être la plus intuitive possible. Durant le serrage, les différentes manipulations, aux abords de la pièce, ne doivent pas occasionner une ouverture involontaire. La position de la sauterelle ne doit pas entraver les gestes de l'opérateur. Son implantation est donc à étudier avec soin.

Les différentes utilisations
  • Pour l'usinage : bridage de pièce pour les opérations de fraisage, de perçage, de reproduction, de sculpture, etc.
  • Pour l'assemblage : mise en place et fixation de pièces pour le collage, le vissage et la soudure.
  • Pour la finition : maintien d'une pièce pendant le ponçage.
Caractéristiques techniques
  860 430 860 434
Force 130 daN180 daN
Épaisseur24 mm24 mm
Hauteur80 mm85 mm
Longueur180 mm180 mm








Toutes les références : 860430 - 860431 - 860434 - 860435
Code Conditionnement  Serrage en Kg  Prix
860430  L'unité  Serrage de 130 kg  14,00 € Détails Ajouter
860431  Lot de 2  Serrage de 130 kg  23,90 € Détails Ajouter
860434  L'unité  Serrage de 180 kg  21,80 € Détails Ajouter
860435  Lot de 2  Serrage de 180 kg  39,20 € Détails Ajouter
