Tour à  bois 1640

Tour à  bois 1640

ONEWAY
(Code: 930116)
EN RUPTURE
Tour et accessoires : Rallonge de banc
326,00 €
60000g
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Tour à bois 1640

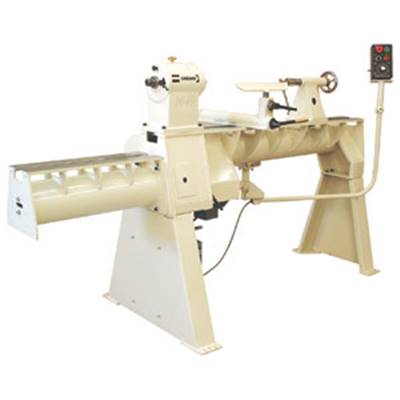

La société Oneway propose une gamme complète de tours sur pieds, le modèle 1640 est le dernier né et le plus petit de cette gamme. Nous retrouvons le principe de construction adopté par Oneway pour l’ensemble de ses machines. Le banc est l’élément central de la machine. La base cylindrique supporte la structure mécano soudée du banc pour former un ensemble compact. Usiné et rectifié, le dessus du banc est la référence mécanique de la machine. La précision du tour et sa capacité a absorber les efforts et les vibrations, dépendent de la rigidité de l’ensemble. Le concept de fabrication adopté par Oneway n’est pas le plus économique. La structure est complexe, avec un gros travail de soudure. La rectification représente un coût de production non négligeable. La broche est le deuxième élément majeur.Tous les arbres des tours Oneway sont montés sur quatre roulements. La distance, entre le palier avant et le palier arrière, est importante. Comme nous l’avons déjà expliqué, elle détermine les capacités de tournage en l’air, position ou la pièce est maintenue uniquement par la broche, sans la contre-pointe. La broche possède deux nez filetés, tous deux en Ø 33 x 3,5 mm, c’est une caractéristique commune aux tours sur pieds. La société Oneway ne propose aucune tête pivotante, les poupées sont toujours fixes et boulonnées sur le banc. Ce choix privilégie la rigidité et élimine tout risque de vibration. Le tour 1640 est une excellente machine. Nous la conseillons pour toutes les utilisations, quelles soient professionnelles ou de loisir. Une rallonge de banc est disponible en option, elle permet le tournage frontal. Cette extension est fixée en dessous du niveau du banc pour augmenter le diamètre maximal de tournage, soit un diamètre de 600 mm. Pour les pièces lourdes, une rehausse de contre-pointe permet son utilisation pour soutenir le poids et éviter les vibrations.

Caractéristiques techniques Série 1640
Entre pointes 1000 mm
Hauteur des pointes 200 mm
Ø maxi 400 mm
Ø passage sur porte outil 305 mm
La poupée fixe
Pivotement de la poupée Fixe - Boulonnée sur le banc
Nombre de roulements 4 - Spéciaux pour charges axiales
Entraxe des paliers 250 mm
Ø filetage du nez 33 x 3,5 mm - avant & arrière
Conicité de la broche CM 2
Ø intérieur de la broche 15 mm
La poupée mobile
Course du fourreau 100 mm
Conicité CM 2
Ø intérieur 8 mm
Porte-Outil
Ø de centrage 1" ( 25,4 mm)
Motorisation
Type de moteur Asynchron triphasé
Alimentation de la machine Monophasée 220 V
Puissance moteur 1,5 ch - 2 ch en option
Vitesses de rotation 0 à 700 - 0 à 2585 tr/mn
Variateur de vitesses Par convertisseur de fréquence
Sens de rotation 2 avant & arrière
Encombrement
Piétement Oui
Long x Larg x Ht 1,55 x 0,80 x 1,20 m
Masse 272 kg


Fourniture standard

  1. 1 Porte-outil, lg 355 mm
  2. 1 Entraîneur à 4 griffes - CM 2
  3. 1 Pointe tournante - CM 3
  4. 1 Plateau en acier, Ø 100 mm
Caractéristiques
  • Banc mécano soudé avec dessus usiné et rectifié.
  • Poupée fixe, support de porte-outil et contre-pointe en fonte.
  • Broche montée sur quatre roulements spéciaux.
  • Contre-pointe et support de porte-outil avec serrage rapide par excentrique.
  • Moteur asynchrone triphasé avec pilotage de la vitesse par un convertisseur de fréquence.
  • L’alimentation de la machine est en monophasé 220 V.
  • Deux vitesses mécaniques par poulies et courroie de type « Poly-V ».
  • Inverseur du sens de rotation.
  • Frein moteur réglable. Il permet de régler la vitesse d’arrêt de la broche.
  • Boîtier de commande monté sur une colonne pivotante. Le tourneur peut déplacer le boîtier à droite ou à gauche.
  • Cône Morse N° 2 sur la broche et cône Morse N° 3 sur la contre-pointe.
  • Double filetage du nez de broche Ø 33 x 3,5 mm.
  • Indexeur à 48 positions.
  • Dispositif de blocage de la broche.
  • Piétement métallique évasé avec réglage indépendant de la hauteur sur les quatre pieds, ≅ 10 cm.






Toutes les références : 930031 - 930032 - 930116 - 930133
Code Tour et accessoires  Prix
930031  Le tour 1.5 ch  4.133,00 € Détails
930032  Le tour 2 ch  4.406,00 € Détails
930116  Rallonge de banc  326,00 € Détails
930133  Rehausse de contre-pointe  224,00 € Détails
