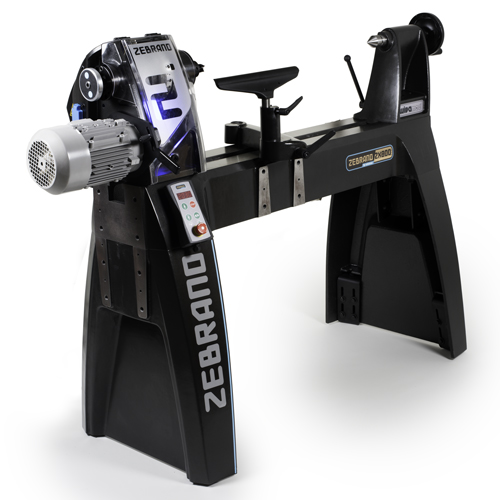

Tour à bois ZEBRANO 600 mm

WIVAMAC
(Code: 930363)
EN RUPTURE
WIVAMAC
Puissance : 3 CV
6.024,00 €
323000g
Paiement 100% sécuriséPaypal, CB, Virement, Chèque
Emballage soignéLivraison rapide
Aide et conseilAu 01 41 53 40 40

Tout savoir sur l'article Tour à bois ZEBRANO 600 mm



Les dizaines d'années de savoir-faire de Wivamac en matière de tour à bois, se révèlent dans son tout dernier modèle : le ZEBRANO. Ce dernier né est massif et solide mais reste élégant et offre un nouveau design séduisant. Il est également véritablement innovant dans sa gamme. Le ZEBRANO allie les solutions Wivamac classiques et fonctionnelles dont la qualité n'est plus à démontrer à une ergonomie moderne et une grande sécurité.


Avantages
  1. Le banc : il est en fonte pleine de grande épaisseur pour plus de rigidité. Des renforts diagonaux à colombages intégrés offre une meilleure résistance à la torsion. Pour les modèles sur pieds, ceux-ci sont intégrés au banc pour une meilleure stabilité. Banc et pieds disposent tout autour de faces d'assemblages destinées à l'extension du banc et à l'équipement de tournage frontal.
  2. Les pieds : ils apportent une grande stabilité au tour avec une importante surface d'appui au sol. Grâce au réglage de hauteur, chaque tourneur peut optimiser son confort de travail. Le montage est simple, les pieds tiennent debout seuls et permettent ainsi l'assemblage par deux personnes.
  3. La poupée fixe : de forme ergonomique avec un système de fixation par excentrique réglable. Elle est rotative et glissante avec un indexeur pour la remettre parfaitement alignée. 5 positions de courroie pour le réglage de la vitesse et de la puissance. Son couvercle transparent permet à tout moment de visualiser la position de la courroie.Système unique à cassette pour un remplacement facile de la courroie sans démontage des roulements. Trois ensembles axes/paliers différents selon la puissance choisie. Réglage de la vitesse variable entre 60 et 3600 tours/minute. Blocage d'axe.
  4. Le moteur  : il est logé dans la poupée. Sa puissance est variable selon les options choisies, de 1 à 3 ch. il est asynchrone avec un convertisseur de fréquence intégré et étanche à la poussière. Une prise électrique est ingénieusement intégrée également afin de pouvoir brancher des petits outillages auxiliaires ou un éclairage.
  5. La poupée mobile : forme asymétrique pour une ergonomie améliorée. Système classique de fixation excentrique réglable. Position de stationnement des pointes d'entrainement et de rotation. Mouvement de l'axe 100 mm. Broche de blocage. Palier de butée axiale.
  6. Le support de porte-outil : déplaçable vers la position arrière du support du porte-outil, sa position est ingénieusement excentrique. Sa forme incurvée et asymétrique permet un meilleur accès aux pièces à usiner courtes, aux cavités de petite tailles et aux grandes pièces à creuser.
  7. La sécurité : les lumières émisent par la poupée fixe indique l'état de la machine. La porte d'accès à la courroie est équipée de contacteurs arrêtant immédiatement la machine.
  8. Le boitier de commande : avec touches à membrane donc étanches à la poussière. Il est déplaçable (aimant) pour être toujours à la bonne place.
Caractéristiques techniques
ZEBRANO 1-2-3 CV
Hauteur des pointes 280 mm
Ø maximum de tournage 1200 mm
Distance entre pointes 600 mm
Puissance standard du moteur   1 - 2 - 3 ch
Course de la contre-pointe 100 mm
Masse 320 kg


Caractéristiques techniques
Poupée : rotation et déplacement sur la longueur du banc • Serrage par excentrique • Position possible à chaque angle désiré.
Broche : Ø de l'arbre : 40 mm trempé • 2 roulements à double rangée de billes à contact oblique pour 1 CV, 2 pour 2 et 3 CV • Entraxe des paliers : 300 mm • Filetage du nez de broche : Ø M33 x 3,5 mm • Ø de passage : 9 mm - Cône : CM 2 • Diviseur à 24 positions d'indexation • Volant arrière avec filetage en M20 pour un mandrin pneumatique.
Contre-pointe : à serrage par excentrique • Fourreau avec graduation millimétrique • Ø de passage : Ø 9 mm Ø Cône : CM 2. Mouvement et application de force supporté par roulement axiale.
Support de porte-outil : à serrage par excentrique • Ø de centrage : 1 pouce
Motorisation : alimentation en monophasé 220 V • Moteur asynchrone triphasé 230 V.
Vitesses : 5 rapports mécaniques par poulies et courroie Poly-V • Variateur de vitesse électronique 220 V • Vitesses variables de 60 à
3 600 tr/min
• Double sens de rotation avant & arrière • Vitesses d'accélération et de décélération paramétrables.
Piétement (sauf modèle établi) : de forme triangulaire massive fermée • Hauteur réglable.

Caractéristiques
  • Hauteur de pointe 280 mm.
  • Distance entre pointes jusqu’à 1,60 mètres avec l'extension de banc.
  • Capacité de tournage jusqu’à 1,20 mètres de diamètre.
  • Banc monobloc fonte pleine.
  • Pieds à hauteur réglable 45 mm.
  • La poupée est mobile et orientable sur toute la longueur du banc.
  • Indexeur à 24 positions.
  • Une masse avoisinant les 320 kg.

Accessoires standards

  • Entraineur
  • Pointe mobile
  • Tige d'éjection
  • Plateau d'entrainement : diam. 75 mm/3"


Toutes les références : 930361 - 930362 - 930363

Code Puissance  Prix
930363  3 CV  6.024,00 € Détails
